LYZ螺旋压榨机技术描述
1． 设备名称 LYZ螺旋压榨机
2． 设备型号 LYZ-300
3． 主要技术参数
|
设备名称 |
螺旋压榨机 |
|
数量(台) |
1 |
|
压缩管尺寸(mm) |
300 |
|
处理量m3/h |
3 |
|
功率(KW) |
2.2 |
|
电机防护等级 |
IP55 |
|
电机绝缘等级 |
F |
|
电源 |
380V，3ph，50Hz |
4． 构造型式

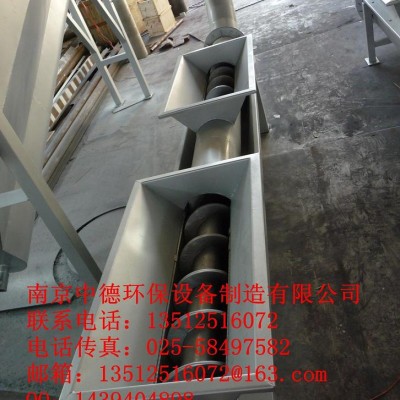

4.1压榨输送机由螺旋、压缩管、盖板、进、出料口和驱动装置组成。物料由进口输入，经螺旋推动压榨后由出口输出。

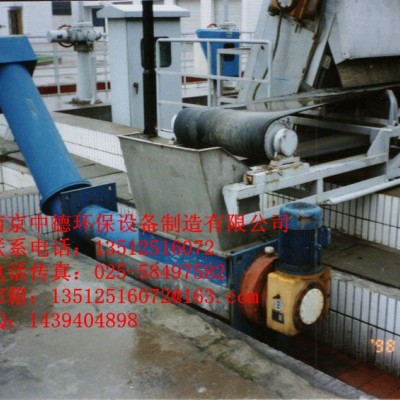

4.2压榨机系连续式，适用于压榨格栅除污机排出的栅渣等物料。
4.3每台压榨机包括安装在相配支架上的减速机、螺旋体、箱体、耐磨衬板、进料口、出料口等。
4.4压榨机为户外型，保证所有零部件能在恶劣的环境中工作。
5．性能特点
5.1结构紧凑，占地面积小，安装维护方便。
5.2除进出料口敞开外，其余部分均属封闭，渣污不会外溢，减少空气污染。
6．现场数据
6.1压榨机的进、出料口以及安装高度可根据用户提供的现场数据来加工。
6.2驱动总成为油冷式减速机，并安装在输送机进料口端部，减速机及整机运行噪音小于60db。
6.3机壳及机架采用不锈钢焊接而成，进料口可与螺旋输送机相配合，上盖板设计为活动式，便于清洗螺旋和维护保养。
6.4轴承与轴承座有可靠的密封，具有较强的抗污能力。
7．控制
压榨输送机可与格栅机等联动控制。也可预留PLC接口，以将状态信号送至中心控制室。
8．材质：
机架 不锈钢304
外壳 不锈钢304
螺旋体 16#锰钢
9．供货范围
a) 压缩管及进出料口；
b) 螺旋体；
c) 电机及减速机；
d) 电控箱；
e) 安装支架；
f) 螺栓等连接附件。
10．制造及质量保证措施
严格执行Q/320124NSB100-1998标准，按照已通过的ISO9001质量体系进行管理，并对所有外购件承担质量责任。
